3D 역설계 서비스 | 3D스캐닝·3D CAD·부품 재제작

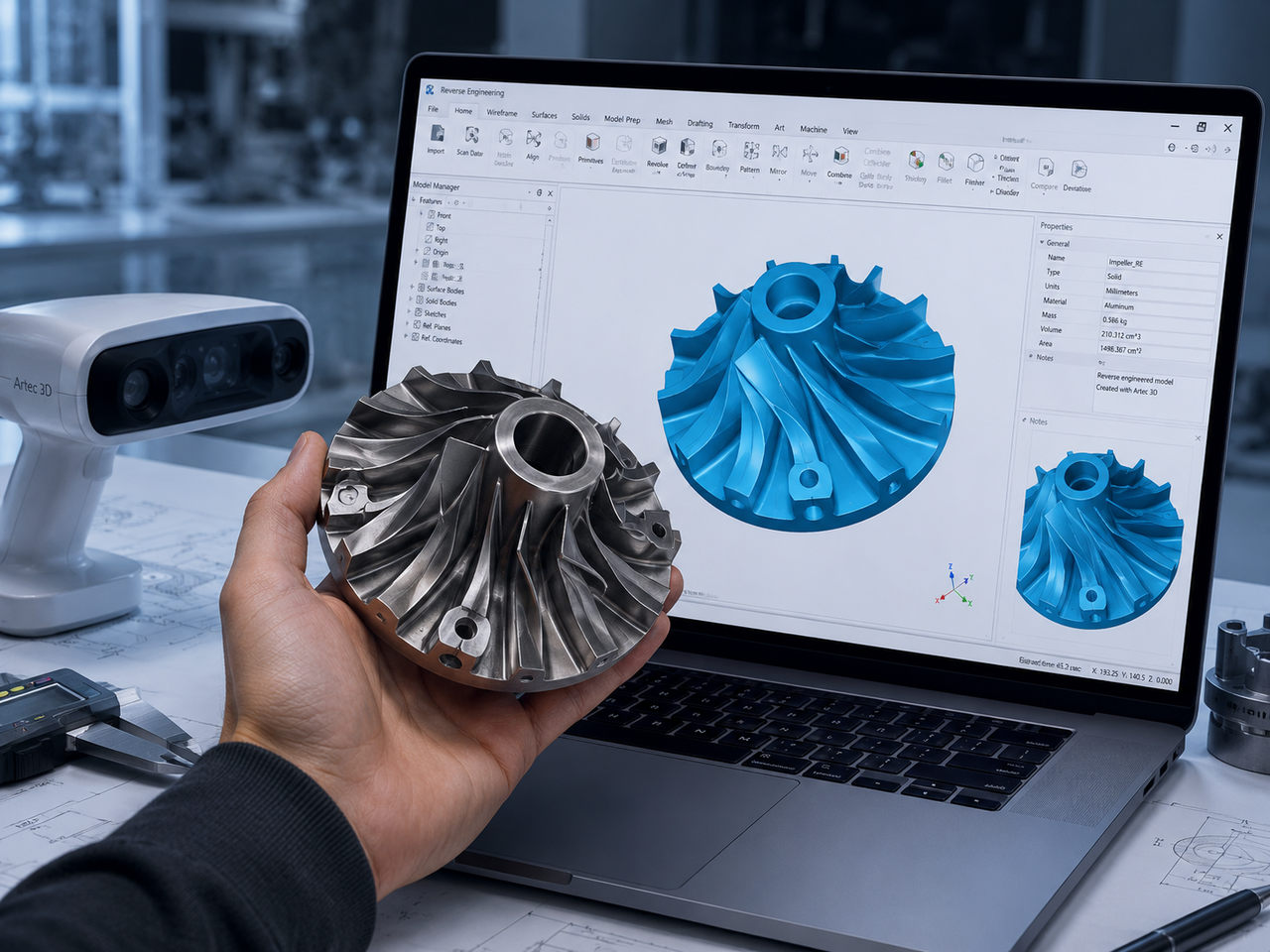

실물 제품과 부품의 형상을 분석하여
수정·가공·재제작에 활용할 수 있는 3D CAD 데이터로 재구축합니다.

단종 부품 복원부터 기존 제품의 설계 변경, 금형·지그·설비 부품 역설계까지
이노자드의 3D스캐닝 기반 역설계 서비스로 대응합니다.

SCAN TO CAD

3D스캐닝과 역설계의 차이

3D스캐닝은 실물의 형상을 기록하고, 역설계는 이를 수정·가공 가능한 CAD 데이터로 재구축합니다.

3D SCANNING

3D스캐닝

Mesh Data

실물의 표면 형상과 치수를 정밀하게 디지털 3D 데이터로 확보합니다.

형상 확인 치수 분석 3D 데이터 기록

REVERSE ENGINEERING

역설계

CAD Data

스캔 데이터를 분석하여 수정·가공·재제작이 가능한 CAD 데이터로 재구축합니다.

설계 수정 가공 재제작 3D프린팅

HOW IT WORKS

3D역설계 서비스 프로세스

실물 분석부터 3D스캐닝, CAD 모델링과 데이터 검수까지 전문가가 목적에 맞는 역설계 서비스를 제공합니다.

1

STEP 1

온라인 접수

홈페이지 견적요청을 통해 접수합니다.
담당자가 내용을 확인한 후 24시간 내로 무료 상담을 도와드립니다.

2

STEP 2

스캔 대상 확인

대상물의 크기와 형상, 재질을 확인하고
적합한 3D스캐닝 방식을 선정합니다.

3

STEP 3

3D 형상 데이터 확보

3D스캐닝과 실측으로
형상 데이터를 확보하고 제품 구조와 설계 기준을 분석합니다.

4

STEP 4

3D 모델링

분석된 형상을 바탕으로 수정 및 제조에
활용할 수 있는 3D CAD 데이터로 재구축합니다.

5

STEP 5

데이터 검수 및 납품

완성된 CAD데이터를 검토한 뒤
목적에 맞는 파일 형식으로 제공합니다. STEP · STP · IGES 등

REAL DATA TRANSFORMATION

3D스캔 데이터를
제조·재제작 가능한 3D CAD로

3D스캔으로 확보한 형상 데이터를 분석하여
수정·가공·재제작에 활용할 수 있는 CAD 데이터로 재구축합니다.

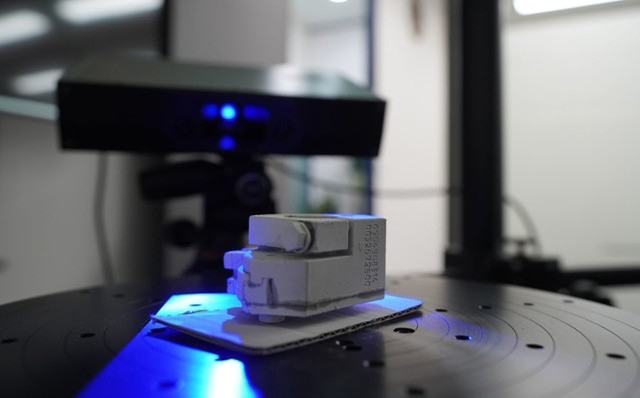

STEP 1 · 3D SCAN 실물 부품 3D스캐닝

실물을 3D스캔하여 형상 정보를 정밀하게 디지털 데이터로 확보합니다.

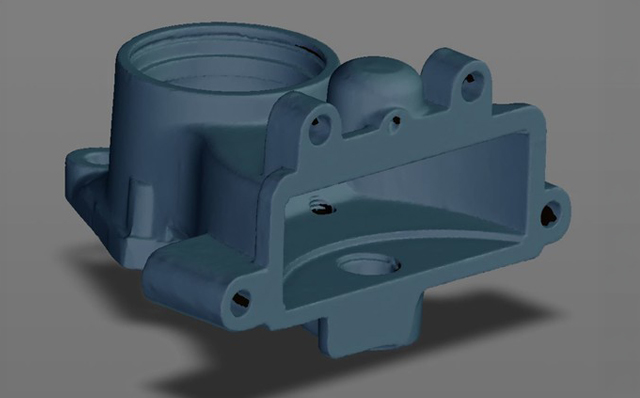

STEP 2 · MESH DATA Mesh Data 확보

스캔 포인트를 정리하여 형상 확인과 치수 검토에 활용할 수 있는 메쉬 데이터를 만듭니다.

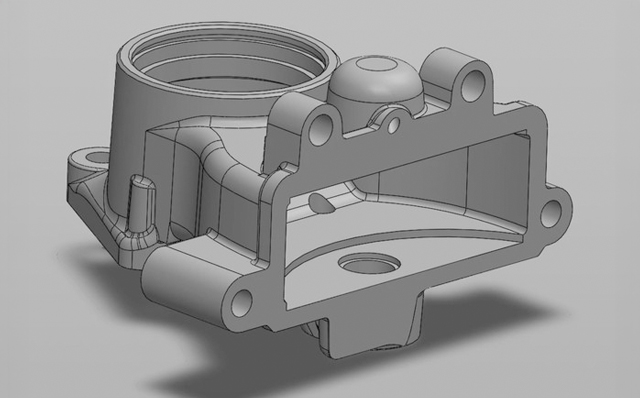

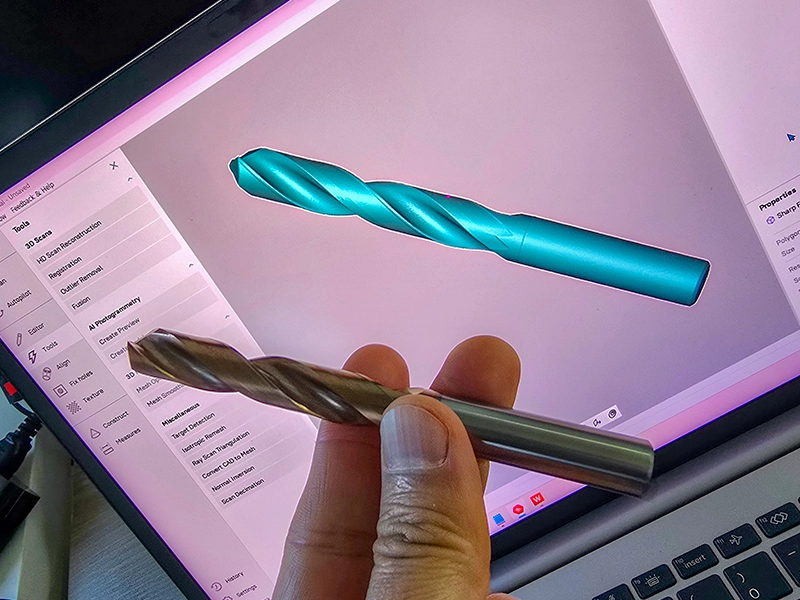

스캔 데이터를 기반으로 3D CAD 데이터 재구축 이미지 | 이노자드 역설계 서비스

STEP 3 · CAD MODELING 3D CAD 데이터 재구축

메쉬 데이터를 기반으로 수정·가공·재제작이 가능한 CAD 데이터로 재구성합니다.

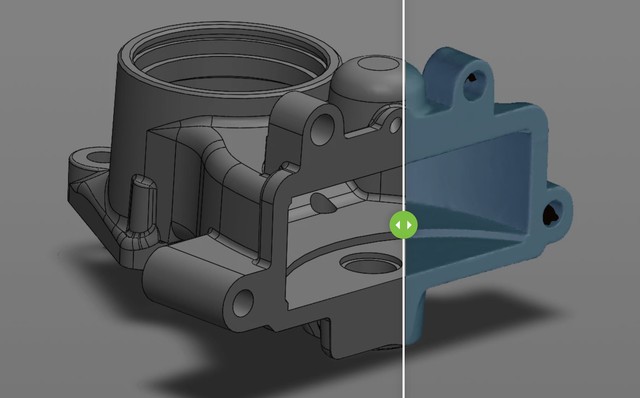

형상 비교 및 CAD 데이터 검수 이미지 | 이노자드 3D스캐닝·역설계 서비스

STEP 4 · VALIDATION 형상 비교 및 데이터 검수

스캔 형상과 CAD 데이터를 비교 검토하여 목적에 맞는 결과물로 정리합니다.

REVERSE ENGINEERING SERVICE

도면이 없어도

다시 제작할 방법을 찾아드립니다

단종 부품, 오래된 설비 부품, 기존 제품의 설계 변경 등

역설계가 필요한 실물과 활용 목적을 알려주세요.

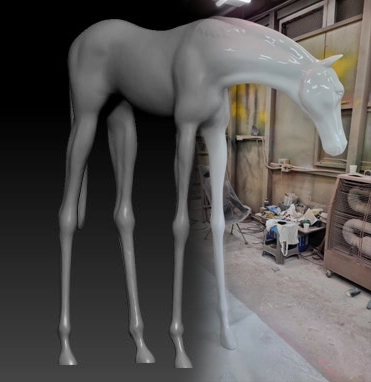

필요 시 3d프린팅(및 금형 양산) 제작까지 원스톱으로 지원합니다.

역설계 상담 요청하기 →

REVERSE ENGINEERING SERVICE

도면이 없어도 다시

제작할 수 있습니다

단종 부품, 오래된 설비 부품, 기존 제품의 설계 변경 등
역설계로 재제작 가능한 데이터로 구현합니다.

견적 요청하기 →

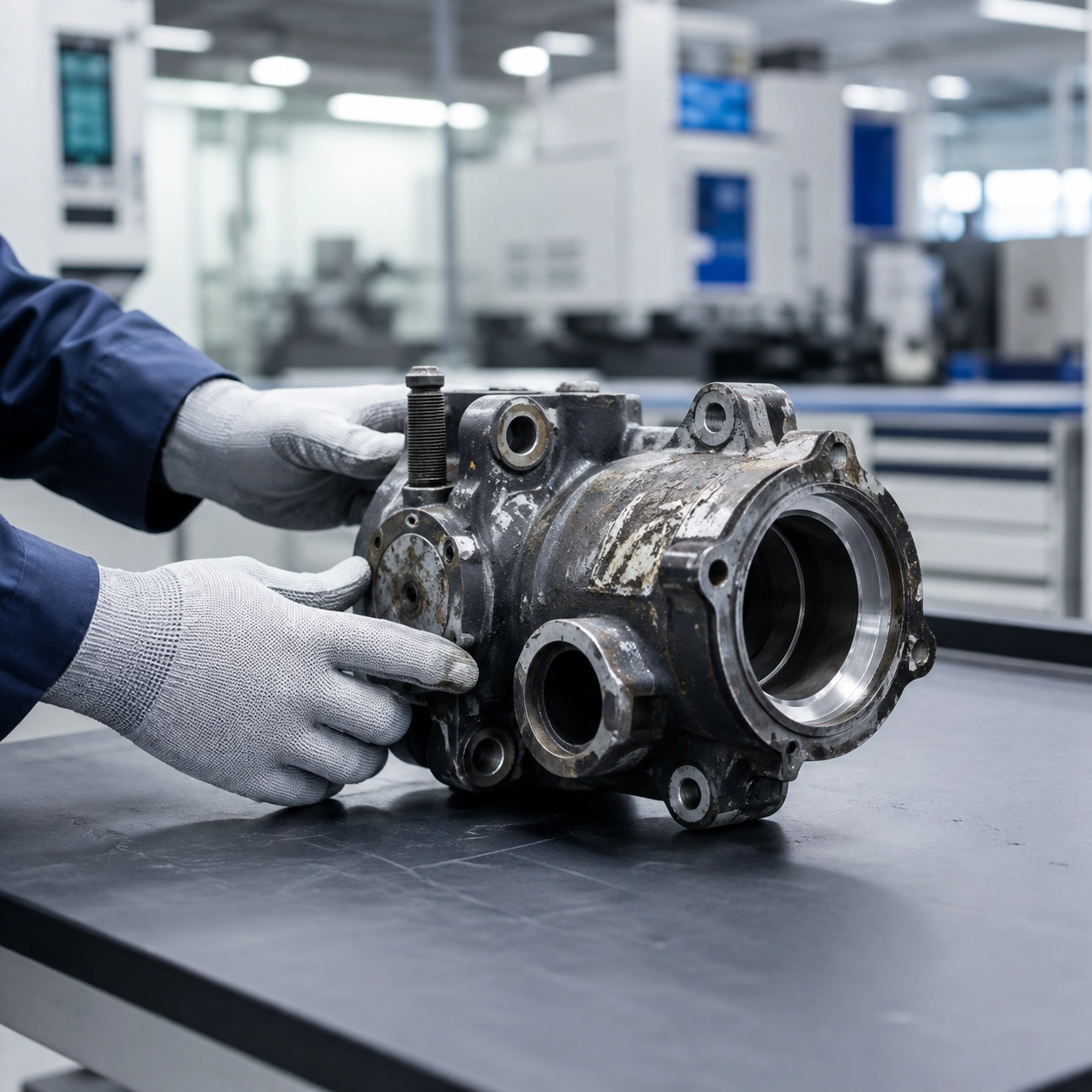

도면이 없는 부품

도면이 없는 부품

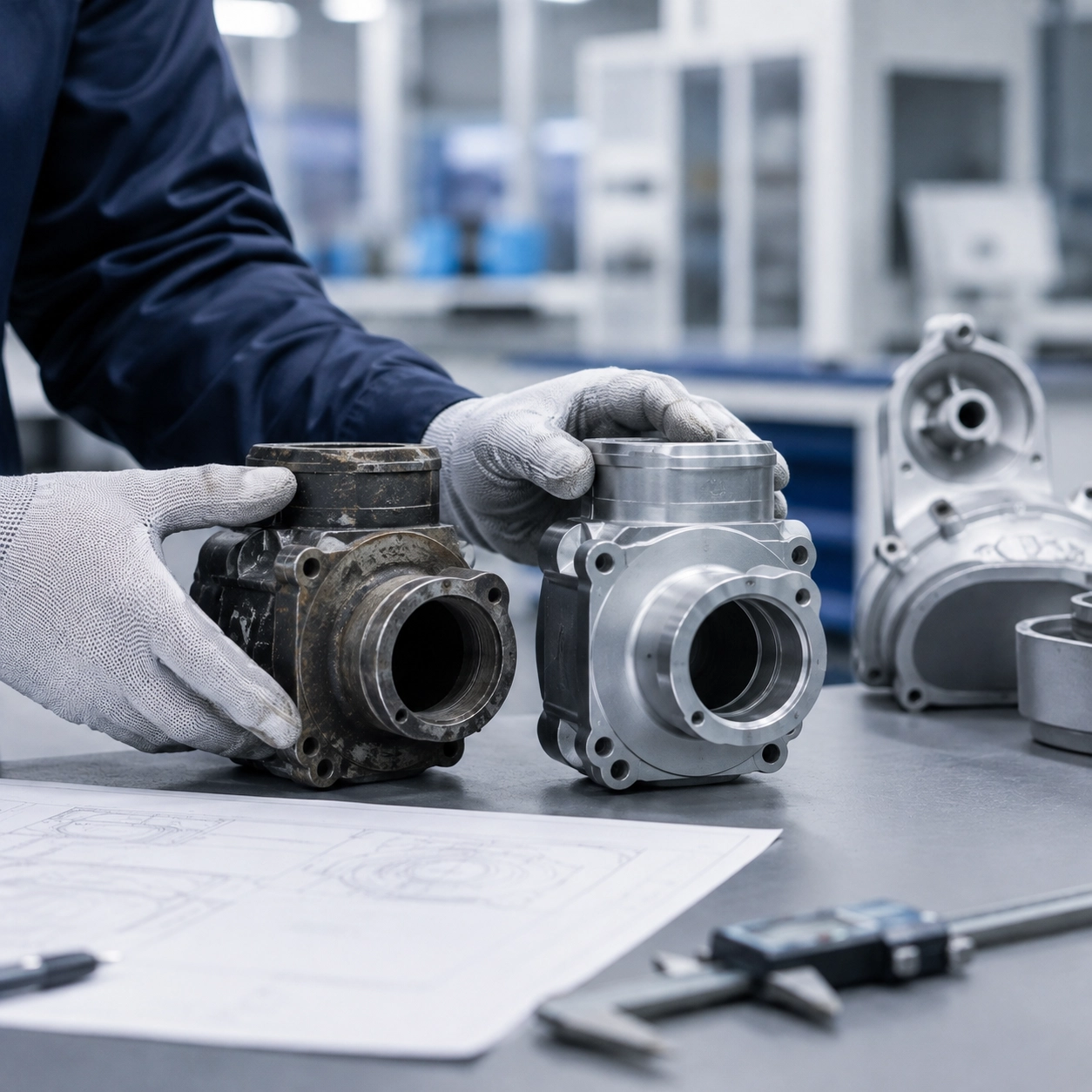

단종 부품 재제작

단종 부품 재제작

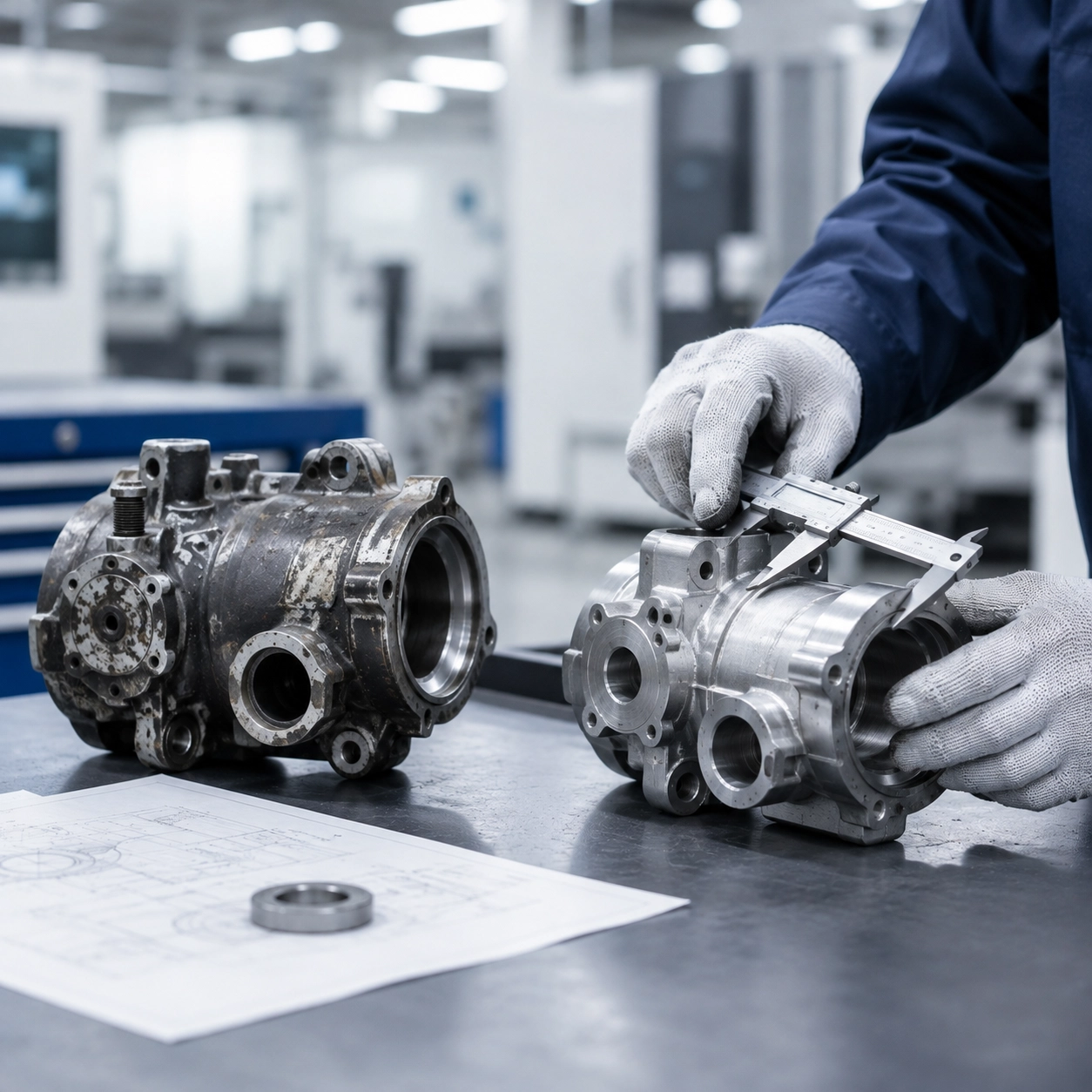

기존 제품 수정·개선

기존 제품 수정·개선

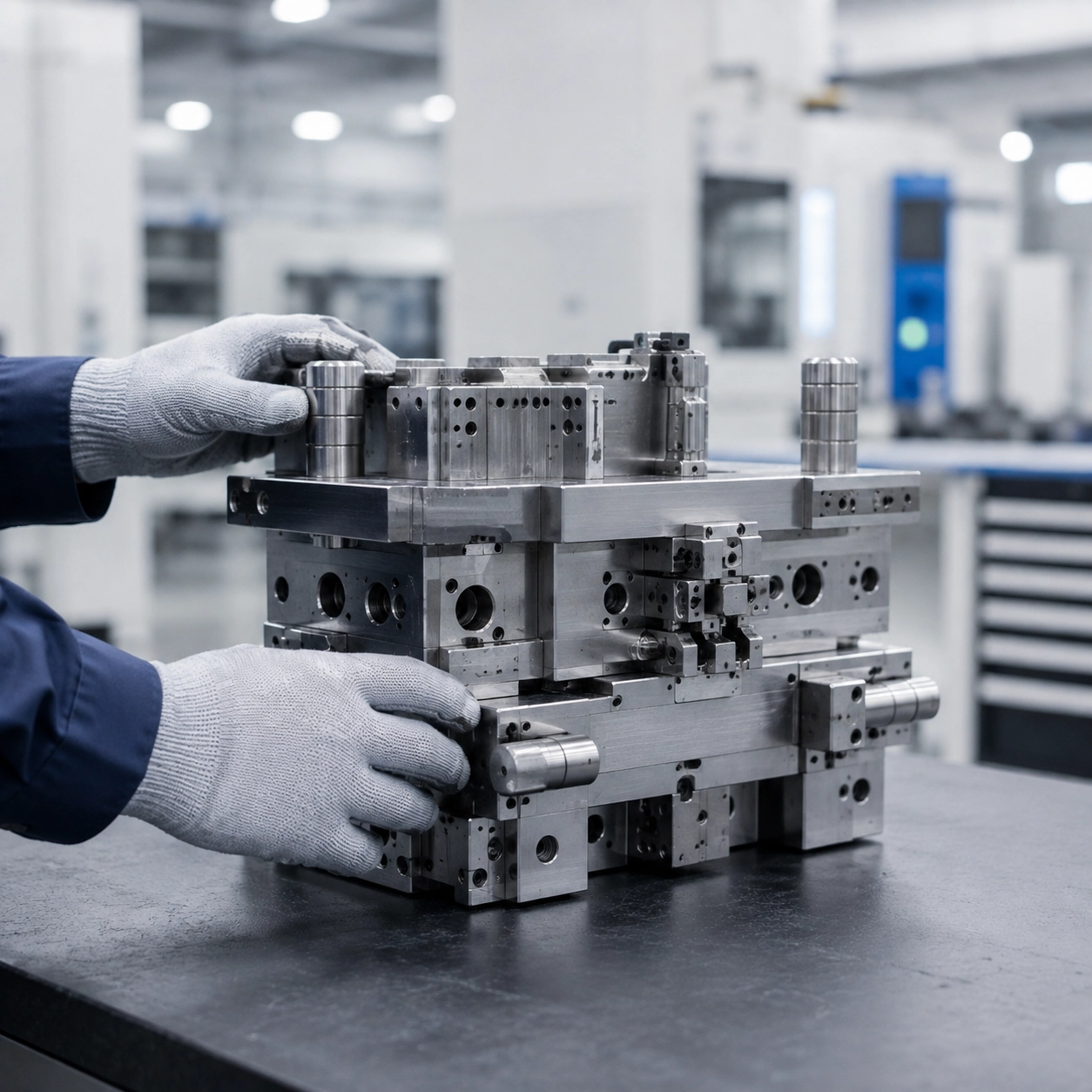

금형·지그·설비 복원

금형·지그·설비 복원
